    Scheibenventile

    Die raumsparende Lösung

    KIESELMANN Scheibenventile sind ideal, um große Produktströme kostengünstig abzusperren: schnell, sicher und hygienisch.

    Scheibenventile im Online-Produktkatalog

Scheibenventile

Einfache Montage, wartungsfreier Antrieb

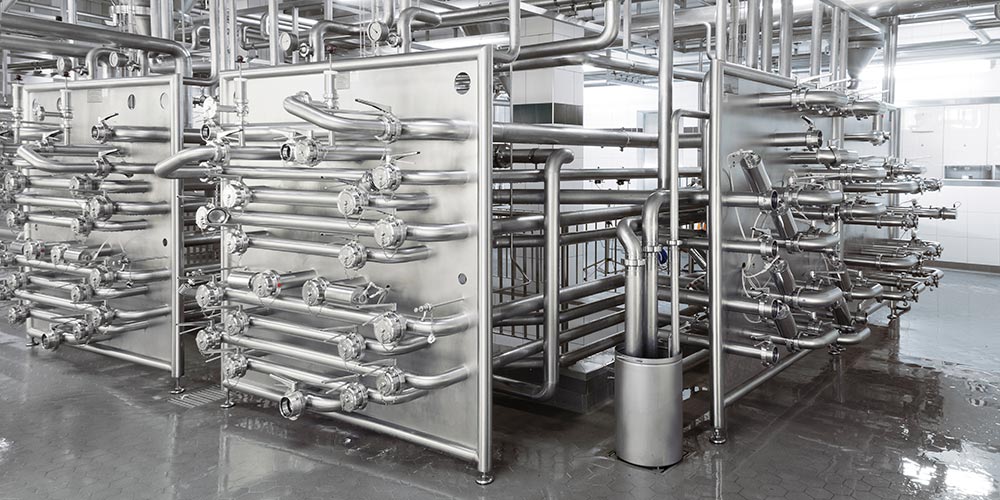

KIESELMANN Scheibenventile sind die raumsparende Lösung, um Produktströme in Prozessanlagen und an Paneelen und Behältern hygienisch und kostengünstig abzusperren. Sie sind auch als Zwischenflansch-Scheibenventile sowie in zahlreichen Anschlussvarianten, wie Schweiss- und Gewindeende, erhältlich.

Wir fertigen alle Ventile in unserem Hauptsitz in Knittlingen.

Unsere Scheibenventile sind ausgezeichnet; und zeichnen sich aus durch:

  • Einfache Montage, viele Anschlussvarianten
  • Servicefreundliche Zwischenflanschausführung
  • passgenaue und langjährige Ersatzteilversorgung
  • sowie höchste Qualität in Maßhaltigkeit und Oberflächenbeschaffenheit.

Die verwendeten Dichtelemente besitzen alle Eignungsnachweise für den Einsatz in der Lebensmittelindustrie. Der ergonomische Wärmeschutzgriff unserer Scheibenventile ist als 360° Rundumschaltung, mit 90° Arretierung und wahlweise auch mit  Schaltbegrenzung erhältlich. Alternativ stehen diese Ventile auch mit Edelstahlgriff zur Verfügung.

Automatisch kostengünstig

Auch auf eine Automatisierung müssen Sie bei dieser kostengünstigen Ventillösung nicht verzichten. Ganz im Gegenteil, für den automatischen Betrieb lassen sich die Scheibenventile mit Pneumatik-Drehantrieb ausstatten. Unser modulares Baukastensystem ermöglicht es, jederzeit schnell und problemlos von Handantrieb auf pneumatischen Antrieb umzurüsten - ohne die Ventile aus dem Rohrleitungssystem auszubauen. Die Antriebe sind mit Sensoren oder Steuerkopf KI-TOP erhältlich.

KIESELMANN Pneumatik-Drehantriebe zeichnen sich durch ein besonders hohes Drehmoment aus. Die geschlossene Ausführung im Edelstahlgehäuse ist absolut wartungsfrei. Darauf geben wir Ihnen 5 Jahre Garantie. An der standardmäßigen Stellungsanzeige können Sie jederzeit erkennen, wie das Ventil geschaltet ist. Die praktische Endlagenmelder-Aufnahme sichert dauerhaft zuverlässige Rückmeldungen, ohne lästiges Nachjustieren der Endschalter.





Ihre Vorteile auf einen Blick:

• Robuste, montagefreundliche Ausführung

• Ergonomischer Wärmeschutzgriff (auch in Wunschfarbe)

• Griffausführung Kunstoff oder Edelstahl

• Wartungsfreundlicher Aufbau

• Automatisierungsoption

• Antriebe wählbar, drei Leistungstufen

• Dichtwerkstoffe Silikon, EPDM, FKM, HNBR, PTFE

Leckagescheibenventile





Ausführungen:
























  • Scheibenventil  4304 K/M-G
  • Scheibenventil 4404 K/M-G
  • Scheibenventil  4307 PN10-G
  • Scheibenventil  4307 PN10-G

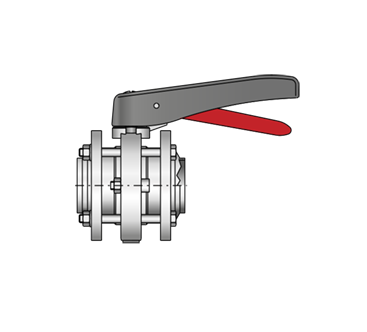

  • Zwischenflansch-Scheibenventil 4310 S-S

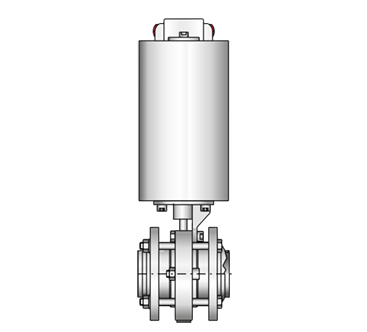

  • Zwischenflansch-Scheibenventil  4410 S-S

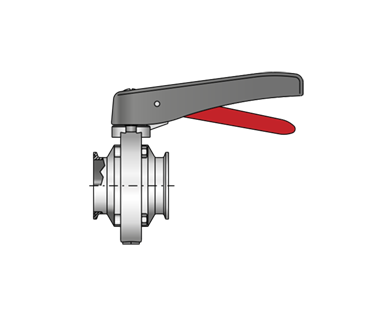

  • Scheibenventil  4346 Cl-Cl

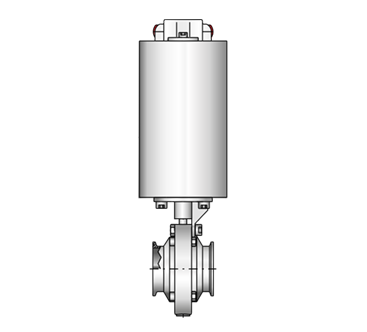

  • Scheibenventil  4446 Cl-Cl

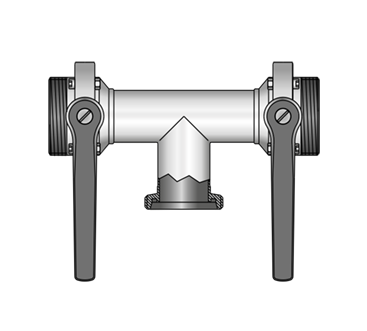

  • Mehrwege-Scheibenventil  4314 G-G-G

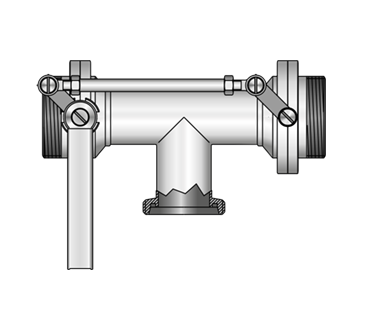

  • Mehrwege-Scheibenventil  4914 G-G-G

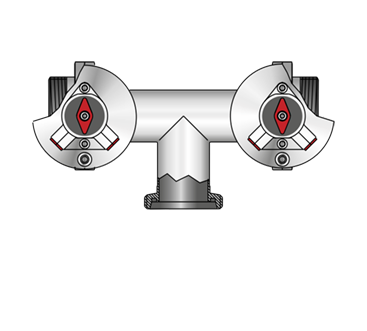

  • Mehrwege-Scheibenventil  4414 G-G-G

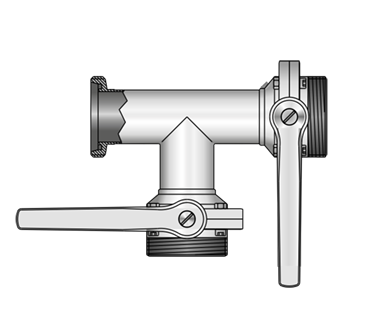

  • Mehrwege-Scheibenventil  4315 G-G-G

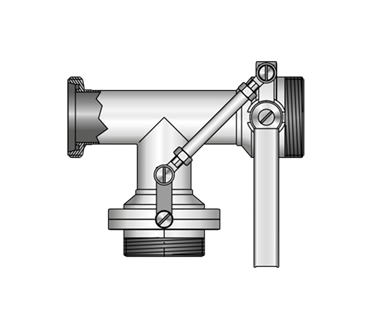

  • Mehrwege-Scheibenventil  4915 G-G-G

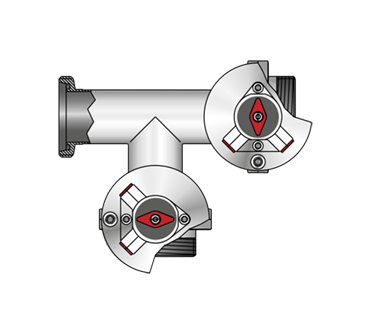

  • Mehrwege-Scheibenventil  4415 G-G-G

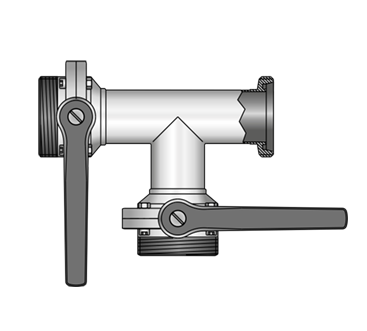

  • Mehrwege-Scheibenventil  4316 G-G-G

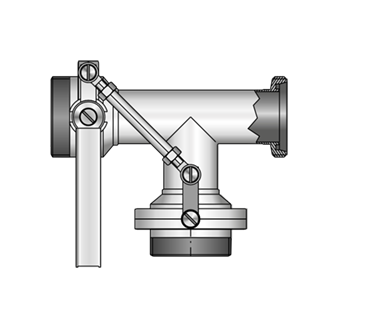

  • Mehrwege-Scheibenventil  4916 G-G-G

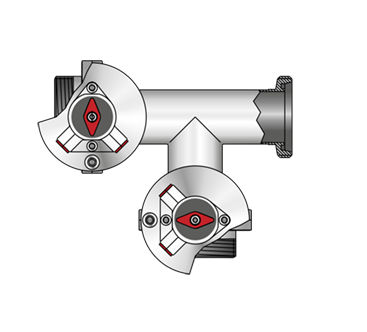

  • Mehrwege-Scheibenventil  4416 G-G-G

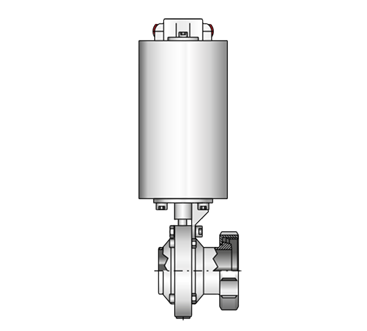

  • Scheibenventil  4405 K/M-S

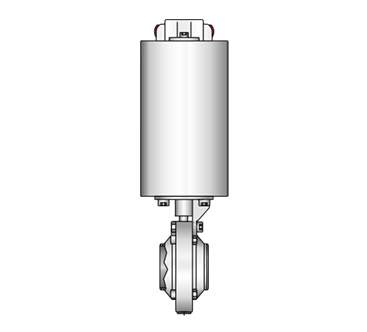

  • Scheibenventil 4401 S-S

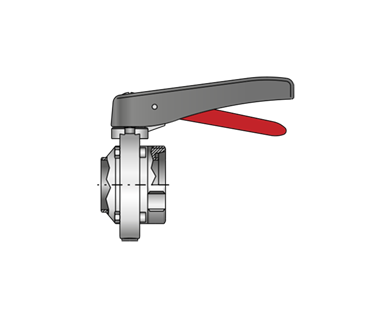

  • Scheibenventil 4302 G-S

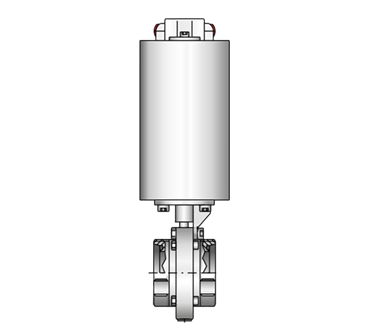

  • Scheibenventil  4403 G-G

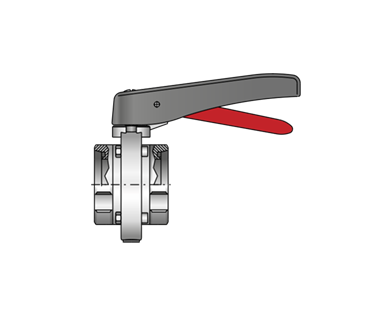

  • Scheibenventil  4303 G-G

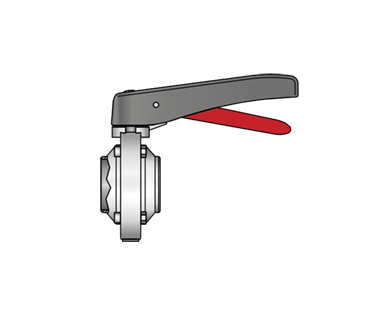

  • Scheibenventil 4301 S-S

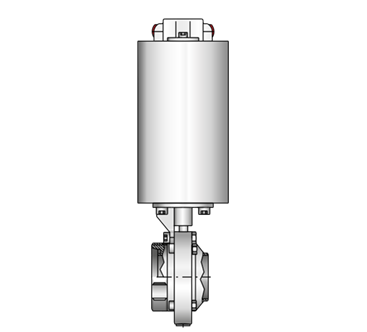

  • Scheibenventil  4402 G-S

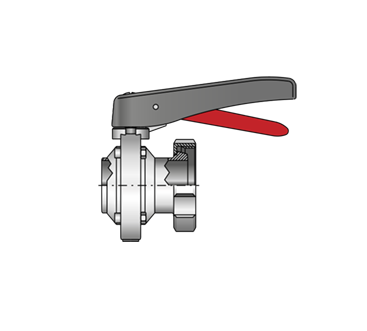

  • Scheibenventil  4305 K/M-S

Technische Daten

Baugrößen

DN 15–200
1"–4"

Dichtungen

EPDM
HNBR
Silikon
FKM

SIP 140 °C, 30 min
SIP 100 °C, 30 min
SIP 110 °C, 30 min
SIP 90 °C, 30 min

Werkstoffe

produktberührt

1.4301 / AISI 304
1.4307 / AISI 304L
1.4404 / AISI 316L

Oberflächen produktberührt

Ra ≤ 0,8 µm e-poliert

Antriebe

PDA 75 / PDA 100 / PDA 125

Betriebsdruck

DN 15–65 / 1"-2½"
DN 80-100 / 3"–4"
DN 125 / 150 / 200

max. 16 bar
max. 10 bar
max. 6 bar

Steuerluft

5,5–8 bar
geringere Steuerluftdrücke
auf Anfrage

Betriebstemperatur

95° C
