Leckage-Scheibenventile

Kompakt und kostengünstig

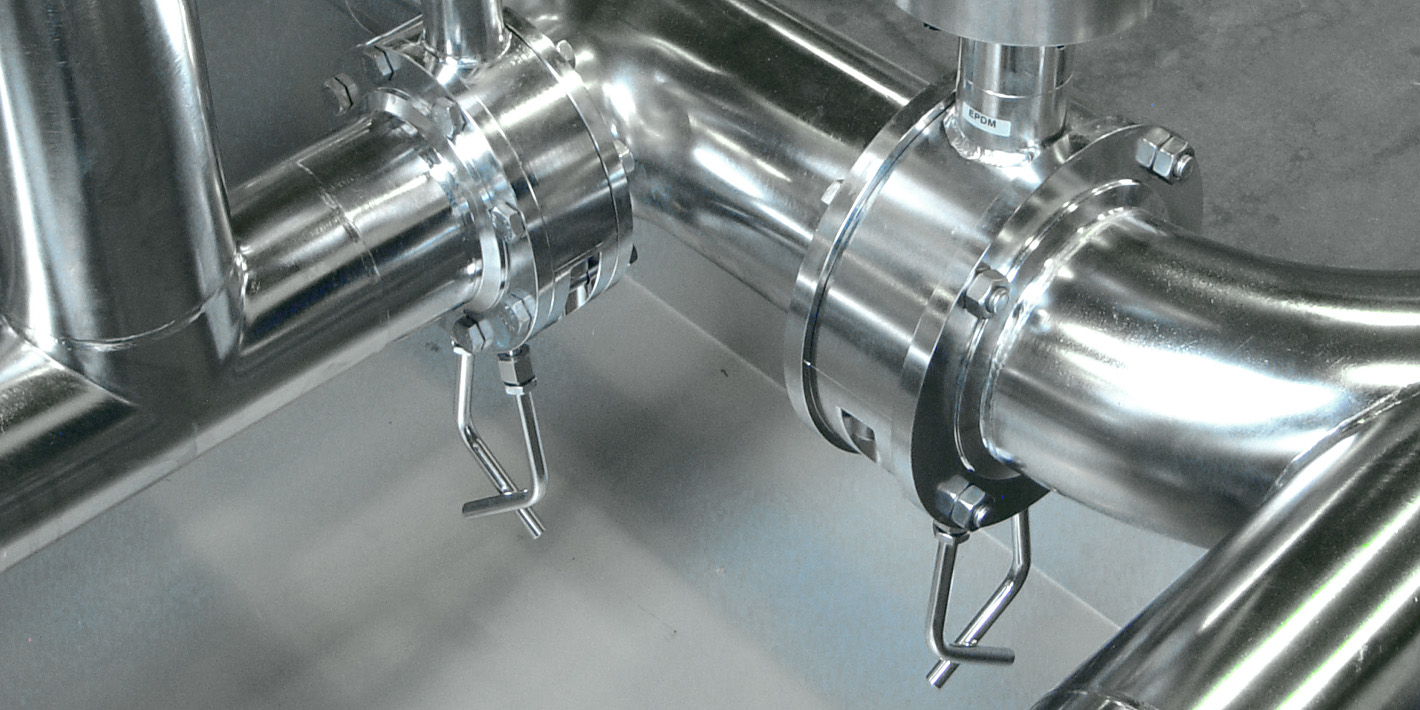

KIESELMANN Leckage-Scheibenventile sind die kostengünstige und raumsparende Lösung für sichere Produkttrennung in Prozessanlagen. Sie werden als zuverlässige Absperrorganen an Paneelen und Behältern eingesetzt. In kontaminationskritischen Bereichen bieten Sie das Plus an Sicherheit. Eine durch Dichtungsverschleiß verursachte Leckage lässt sich unmittelbar erkennen und beheben.

KIESELMANN Leckage-Scheibenventile erhalten Sie generell in Zwischenflanschausführung. Durch diese Konstruktion und das geteilte Gehäuse lassen sich die Dichtungen mühelos und schnell austauschen.

Modular für individuelle Lösungen

Auch in diesem kostengünstigen Ventilsektor mit Leckageabsicherung bieten wir Ihnen Automatisierung. Der modulare Aufbau unserer Ventile ermöglicht es, schnell und problemlos von einem Handhebel auf einen pneumatischen Antrieb umzurüsten. KIESELMANN Pneumatik-Drehantriebe zeichnen sich durch ein besonders hohes Drehmoment aus. Die Ausführung im Edelstahlgehäuse ist absolut wartungsfrei. Darauf geben wir Ihnen 5 Jahre Garantie. Unsere pneumatisch angetriebenen Leckage-Scheibenventile lassen sich mit KI-TOP Steuerköpfen oder einem Sensorhalter für Rückmeldung ausstatten. An der standardmäßigen Stellungsanzeige können Sie jederzeit erkennen, wie das Ventil geschaltet ist. Für dauerhaft zuverlässige Rückmeldungen, ohne lästiges Nachjustieren.

• Kostengünstige Leckageabsicherung

• Hygienesicher durch Reinigungsmöglichkeit des Leckageraums

• Montagefreundlich

• Einfache und kompakte Konstruktion

• Wartungsfreundlicher Aufbau in Zwischenflanschausführung mit nur einem Dichtelement

• Voll automatisierbar SPS oder ASI-Bus

• Ergonomischer Wärmeschutzgriff (wahlweise in Wunschfarbe)

• Antriebe wählbar, drei Leistungstufen

• Dichtwerkstoffe EPDM, HNBR, VMQ



Ausführungen:









  • Leckage-Scheibenventil 4370 K/M-G
  • Leckage-Scheibenventil 4870 K/M-G
  • Leckage-Scheibenventil 4867 G-S
  • Leckage-Scheibenventil 4865 ohne Flansch
  • Leckage-Scheibenventil 4366 S-S
  • Leckage-Scheibenventil 4867 S-S

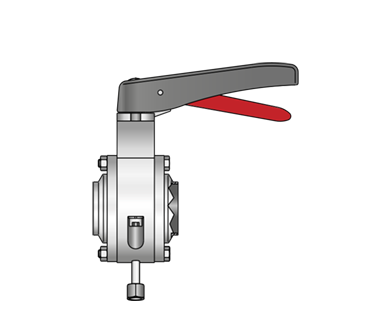

  • Leckage-Scheibenventil 4367 S-S
  • Leckage-Scheibenventil 4365 ohne Flansch

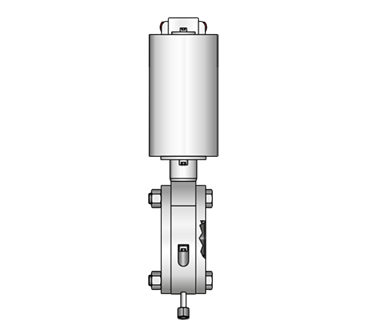

  • Leckage-Scheibenventil 4866 S-S

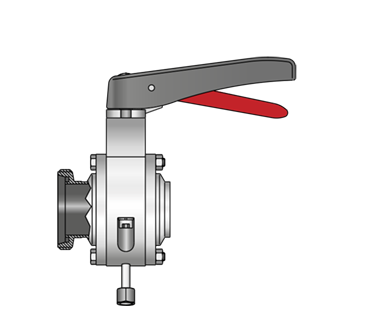

  • Leckage-Scheibenventil 4368 G-S

Technische Daten

Baugrößen

DN 50–150,
2"–4"

Dichtungen

EPDM
HNBR
VMQ

SIP 140 °C, 30 min
SIP 100 °C, 30 min
SIP 100 °C, 30 min

Oberflächen produktberührt

Ra ≤ 0,8 µm e-poliert

Werkstoffe

produktberührt

1.4301 / AISI 304
1.4307 / AISI 304L
1.4404 / AISI 316L

Antriebe

PDA 75 / PDA 100 / PDA 125

Betriebsdruck

DN 50–100 / 2"–4"
DN 125
DN 150

max. 10 bar
max. 6 bar
max. 4 bar

Steuerluft

5,5–8 bar
geringere Steuerluftdrücke
auf Anfrage

Betriebstemperatur

EPDM
HNBR
VMQ

95 °C
90 °C
40 °C
