Kugelhähne

Voller Durchgang für vollen Erfolg

KIESELMANN Durchgangskugelhähne bieten rohrebene, molchbare Durchgänge für flüssige, viskose und stückige Medien. Sie sind ideal für viele Anwendungsbereiche: von Sirupen bis hin zu hochsensiblen Pharmazeutika. Unsere hygienischen Kugelhähne sind auch mit Spülanschlüssen und Heizmantel erhältlich.

3-Wege, 1-Ziel: optimale Mediensteuerung

Sicher, robust und flexibel: Dreiwegekugelhähne von KIESELMANN bieten Ihnen zusätzliche Optionen der Prozesslenkung.

Für jede Anforderung die beste Lösung. 3-Wege-Kugelhähne von KIESELMANN sind in der Lebensmittelindustrie ebenso erfolgreich im Einsatz wie in der Biotechnologie und Pharmaindustrie.

Anpassungsfähig sind KIESELMANN Kugelhähne von Haus aus: Unser intelligentes Baukastensystem ermöglicht es, jederzeit ganz einfach von einem Handantrieb auf einen automatisierten, pneumatischen Antrieb umzustellen. Die Kugelhähne lassen sich mit einem Sensor oder Steuerkopf ausstatten.





Ihre Vorteile auf einen Blick:

• Druckschlagfest

• Optional mit Spülanschlüssen oder Heizmantel

• Molchbar

• Spaltfreie Gehäuseabdichtung

• Federvorgespannte Schaltwellendichtung

• Voll automatisierbar SPS oder ASI-Bus





Ausführungen:


















  • Spülanschluss 4021
  • Edelstahl-Heizmantel 4021
  • Durchgangskugelhahn 4062 S-S

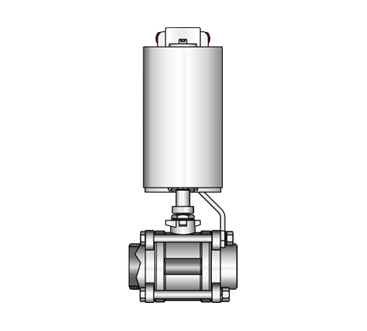

  • Durchgangskugelhahn 4162 S-S

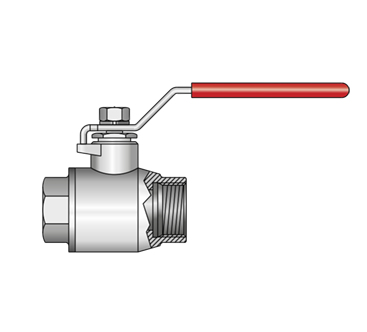

  • Durchgangskugelhahn Ri-Ri

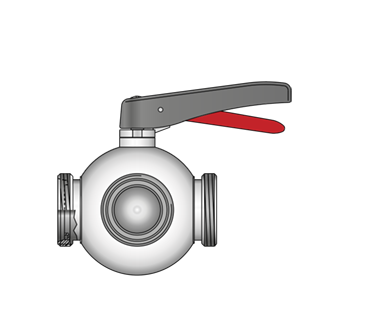

  • Dreiwegekugelhahn 4031 G-G-G

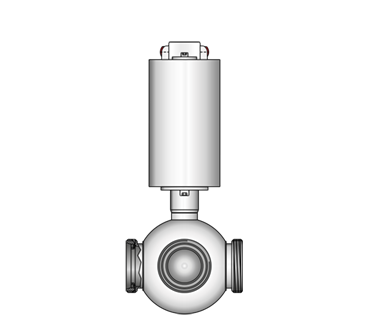

  • Dreiwegekugelhahn 4131 G-G-G

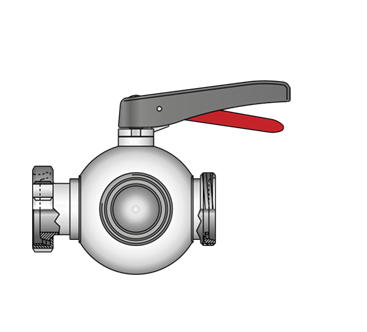

  • Dreiwegekugelhahn 4032 K/M-G-G

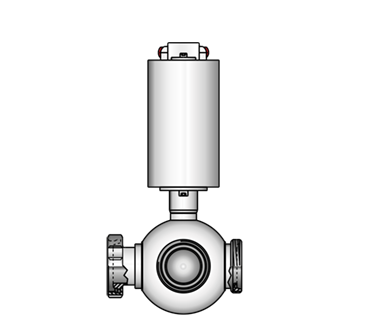

  • Dreiwegekugelhahn 4132 K/M-G-G
  • Dreiwegekugelhahn 3×Kleinflansch

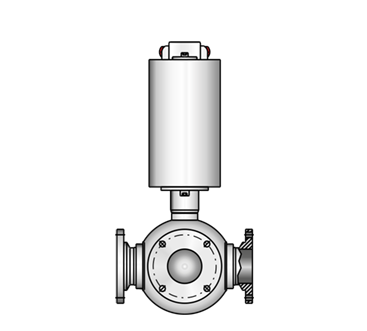

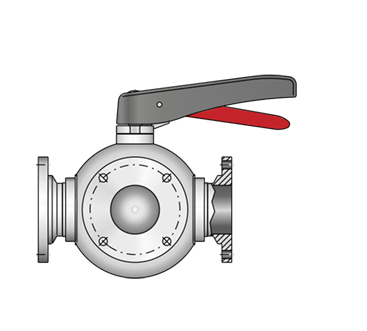

  • Dreiwegekugelhahn 3×PN 10

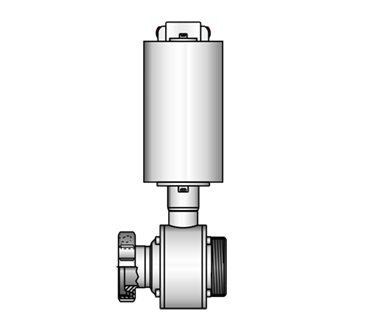

  • Durchgangskugelhahn 4122 K/M-G

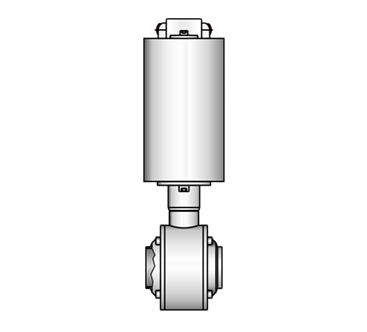

  • Durchgangskugelhahn 4125 S-S

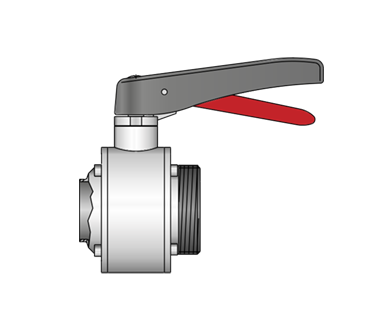

  • Durchgangskugelhahn 4021 G-S

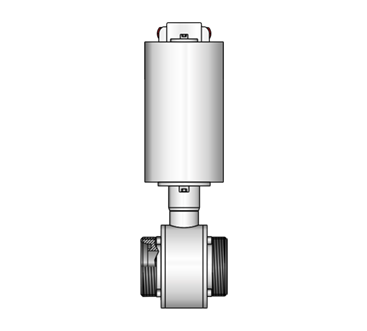

  • Durchgangskugelhahn 4121 G-G
  • Durchgangskugelhahn 4021 G-G

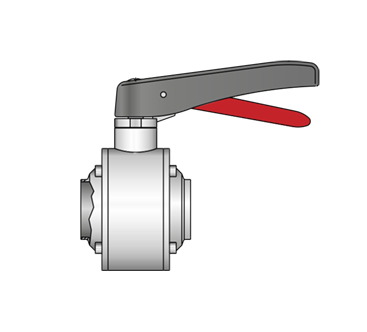

  • Durchgangskugelhahn 4025 S-S

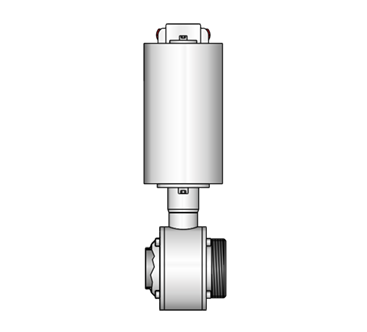

  • Durchgangskugelhahn 4121 G-S

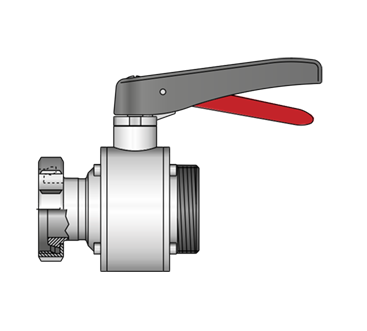

  • Durchgangskugelhahn 4022 K/M-G

Technische Daten

Baugrößen

Kugelhähne
Dreiwegekugelhähne

DN 25–100, 1"–4"
DN 25–80

Dichtungen

PTFE
EPDM
NBR
FKM

SIP 140° C, 30 min
SIP 130° C, 30 min
SIP 110° C, 30 min
SIP 90° C, 30 min

Druckschlagfestigkeit

bis 40 bar
(geschlossene Ventilstellung)

Werkstoffe

produktberührt

1.4404 / AISI 316L

Oberflächen produktberührt

Ra ≤ 0,8 µm e-poliert

Antriebe

PDA 75 / PDA 100 / PDA 125

Betriebsdruck

Durchgangskugelh.
Dreiwegekugelhahn

max. 16 bar
max. 10 bar

Steuerluft

5,5–8 bar
geringere Steuerluftdrücke
auf Anfrage

Betriebstemperatur

95° C
