    Einsitzventile KI-DS

    Einsitz für viele Plätze

    Das umfangreiche Baukastensystem ermöglicht individuelle Kombinationen.

    Einsitzventile im Webshop

Einsitzventile KI-DS

Kompakt und flexibel

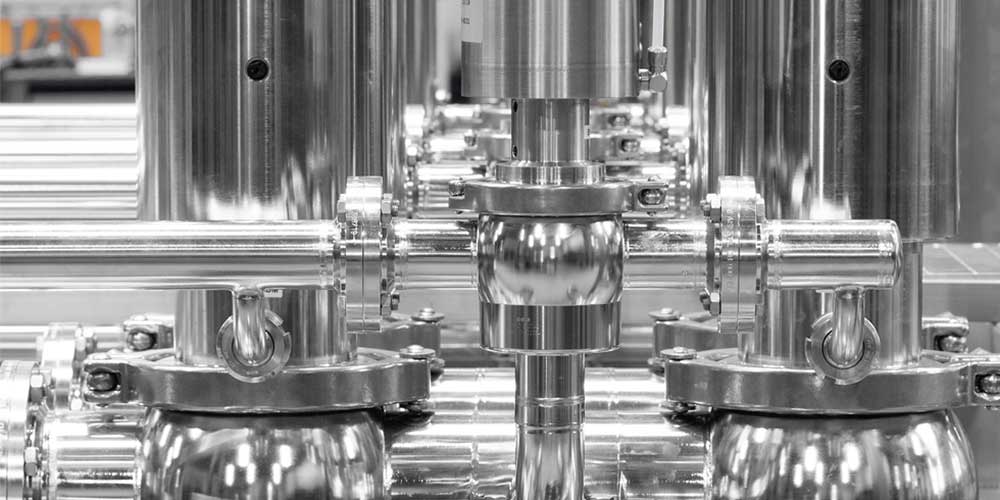

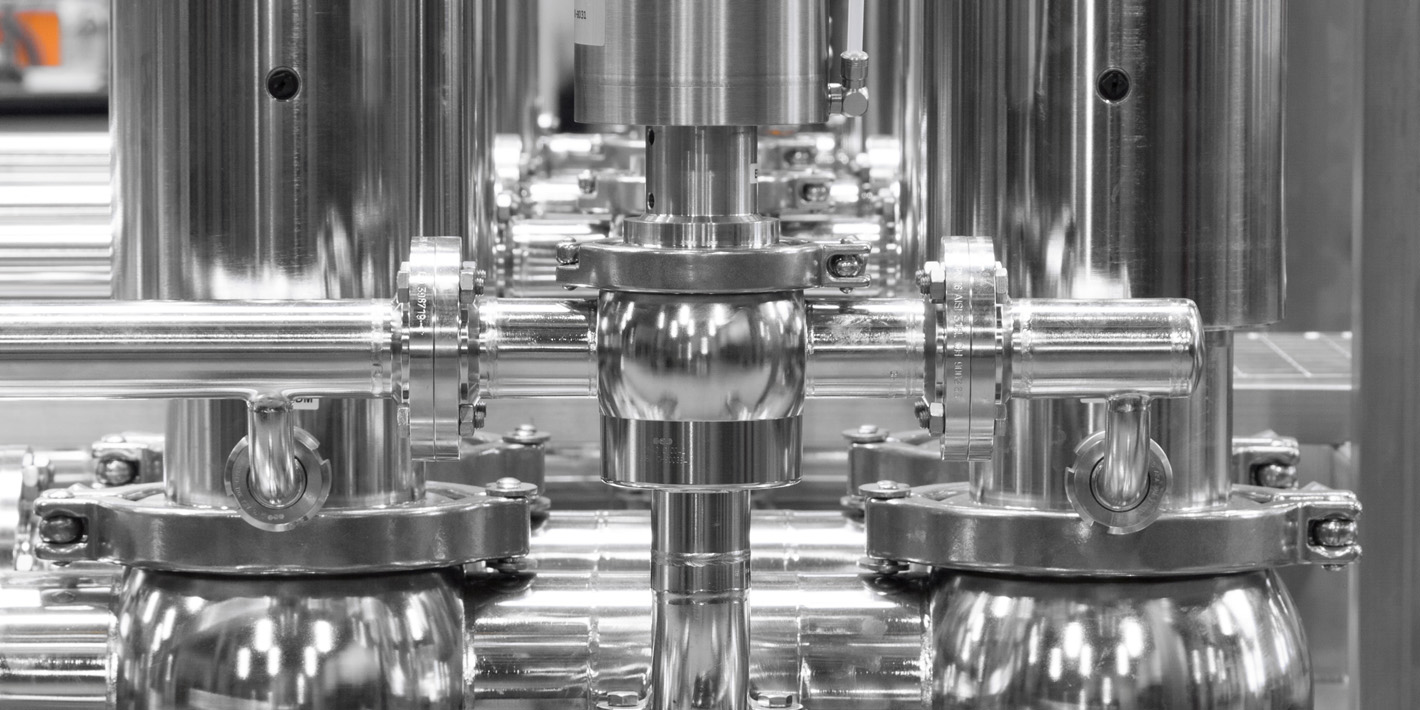

Die Einsitzventile KI-DS eignen sich für nahezu jede Art der Absperrung in modernen Prozessanlagen. Wählen Sie aus unserem universellen und umfangreichen Ventil-Baukastensystem die für Ihren Prozess passende Varianten aus. Oder sprechen Sie uns direkt an, wir unterstützen Sie bei der Zusammenstellung.

Besonders die kompakte, modulare Bauweise zeichnet dieses Programm aus. Vielfältige Upgrade-Möglichkeiten, wie z.B. Automatisierung, sind inklusive.

Typenvielfalt

Die KI-DS Ventilreihe umfasst doppeldichtende Einsitzventile, Schrägsitzventile, Eckventile, T-Ventile, Kreuzventile, Umstellventile, Ringleitungsventile und Tankauslaufventile.

Universelle Antriebe mit dem Dreh

Bleiben Sie flexibel: Unser Baukastensystem stellt Ihnen stets den für Ihren Einsatzbereich passenden Antrieb zur Verfügung. Nachträglich auf einen leistungsstärkeren Antrieb umrüsten? Kein Problem! Das ist jederzeit ohne Adapterstücke möglich.

Mit wenigen Handgriffen lässt sich die Funktionsweise unserer Antriebe umstellen: von luftöffnend-federschließend zu federöffnend-luftschließend und umgekehrt.

Alle KIESELMANN Antriebe haben die gleiche Bauhöhe. Dies ermöglicht eine problemlose Anbindung und optimiert den Knotenverbund.

• 5 leistungsangepasste Antriebe mit variabler Grundstellung und 2 Jahren Garantie

• Hygienegerecht durch geschlossene Laterne mit Leckageauslauf

• Totraumfreies Gehäuse im Hygienic Design

• Umfangreiches Baukastensystem

• KI-DS Einsitzventilreihe umfasst 18 Ausführungen



Ausführungen:

















  • KI-DS Ringleitungsventil 5517 S-SS
  • KI-DS Ringleitungsventil 5518 S-SS
  • KI-DS Zweiwegeumstellventil 5513 S-S-S
  • KI-DS Zweiwegeumstellventil 5514 S-S-S
  • KI-DS Zweiwegeumstellventil 5516 SS-S-S
  • KI-DS Tankauslaufventil 5527 SS
  • KI-DS Tankauslaufventil 5527 S
  • KI-DS Tankauslaufventil 5528 SS
  • KI-DS Tankauslaufventil 5528 S
  • KI-DS Eckregelventil 511X S-S
  • KI-DS Kreuzventil 5512 SS-SS
  • KI-DS Bogen-Schrägsitzventil 5502 S-S
  • KI-DS Eckventil 5505 S-S
  • KI-DS T-Ventil 5508 SS-S
  • KI-DS T-Ventil 5507 SS-S

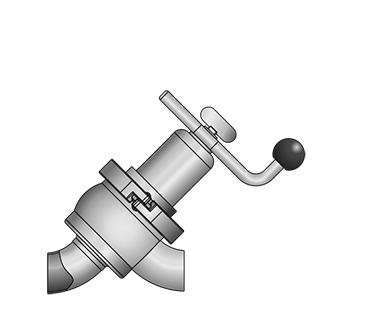

  • KI-DS Bogen-Schrägsitzventil 5501 S-S

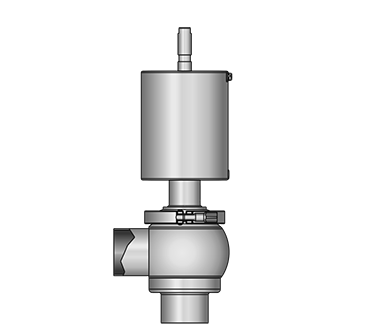

  • KI-DS Eckventil 5506 S-S

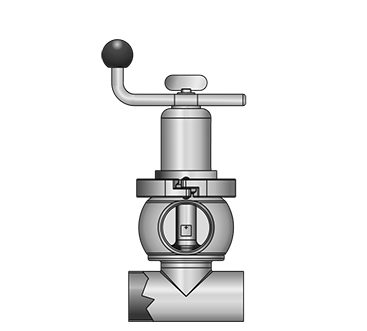

  • KI-DS Kreuzventil 5511 SS-SS

Ausführungen:

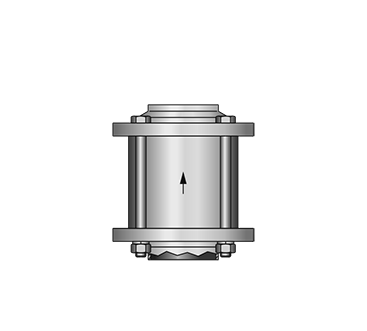

  • Tellerrückschlagventil 5093 S-S

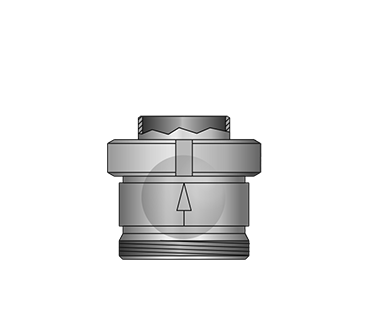

  • Kugelrückschlagventil 5080 G-S

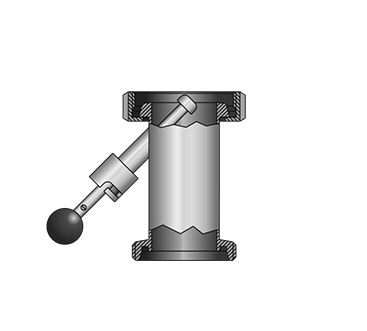

  • Anliftvorrichtung 5092 K/M-G

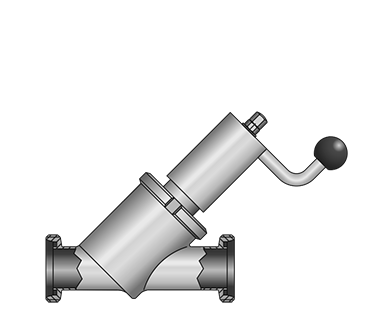

  • Vollstrom-Schrägsitzventil 5010 G-G

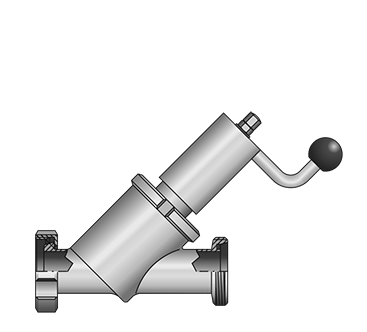

  • Vollstromschrägsitzventil 5011 K/M-G

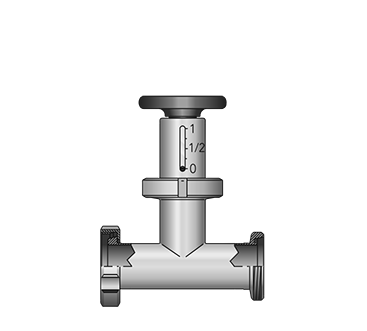

  • Drosselventil 5063 K/M-G

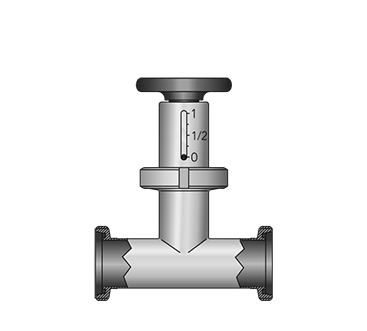

  • Drosselventil 5062 G-G

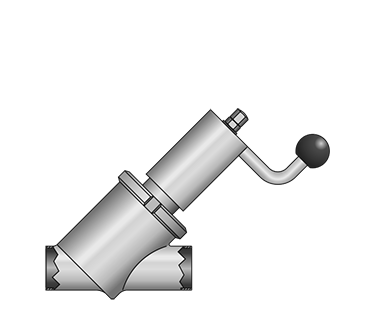

  • Vollstrom-Schrägsitzventil 509 S-S

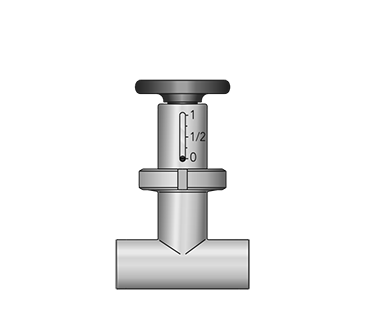

  • Drosselventil 5061 S-S

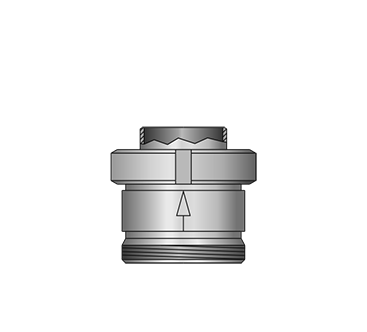

  • Tellerrückschlagventil 5091 G-S


Technische Daten

Baugrößen

DN 25–150
1"–4"

Dichtungen

EPDM

HNBR

FKM

SIP 140 °C, 30 min
FDA konform
SIP 130 °C, 30 min
FDA konform
SIP 110 °C, 30 min
FDA konform

Werkstoffe

produktberührt

nicht produktberührt

1.4404 / AISI 316L
1.4301 / AISI 304

1.4307 / AISI 304L

Oberflächen produktberührt

Ra < 0,8 µm e-poliert

Druckstufe

PN 16

Betriebsdruck

6 bar
höhere Drücke mit Antriebsvarianten möglich

Steuerluft

DN 25–65
DN 80–100

min. 5,5 bar
min. 6,0 bar

Betriebstemperatur

95° C
